製品案内
落ちふた式Ｕ形側溝本体
１種（ＰＵ２）

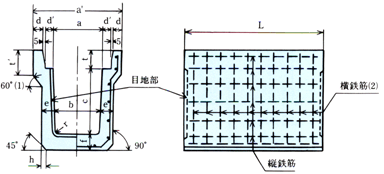

落ちふた式Ｕ形側溝本体１種（ＰＵ２）
３種（ＰＵ３）

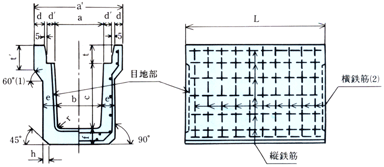

落ちふた式Ｕ形側溝本体３種（ＰＵ３）
種　類 呼び名 寸　　　　法（mm） 重量
（ｋｇ）
ａ ａ' ｂ ｃ ｄ ｄ' ｅ ｆ ｈ ｔ ｔ' ｒ ｌ
１種
ＰＵ２		 250 250 450 230 250 40 55 55 55 20 90 120 50 2000

又は

1000		 290
300A 300 500 280 300 40 55 60 60 20 95 120 50 347
300B 300 500 270 400 40 55 65 65 20 95 120 50 429
300C 300 500 260 500 40 55 70 70 20 95 120 50 496
400A 400 600 370 400 40 55 65 65 20 110 135 50 457
400B 400 600 360 500 40 55 70 70 20 110 135 50 536
500A 500 720 460 500 45 60 70 70 20 125 150 50 593
500B 500 720 450 600 45 60 75 75 20 125 150 50 681
３種
ＰＵ３		 250 250 460 230 250 45 55 65 65 30 90 120 50 2000

又は

1000		 333
300A 300 520 280 300 50 55 70 70 30 95 140 50 419
300B 300 520 270 400 50 55 70 70 40 95 140 50 471
300C 300 520 260 500 50 55 80 80 40 95 140 50 585
400A 400 630 370 400 55 55 70 70 40 110 140 50 517
400B 400 630 360 500 55 55 80 80 40 110 140 50 635
500A 500 750 460 500 60 60 80 80 40 125 155 50 700
500B 500 750 460 600 60 60 90 90 40 125 175 50 851
落ちふた式Ｕ形側溝ふた
１種（ＰＣ３） ３種（ＰＣ４）

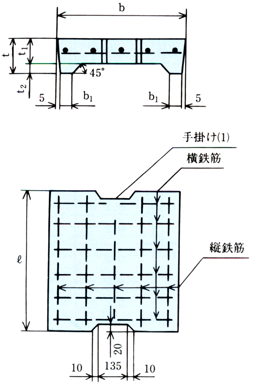

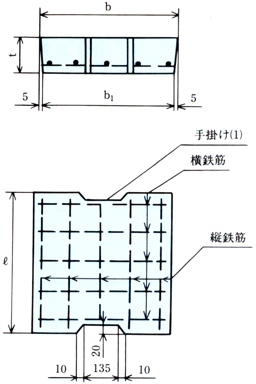

落ちふた式Ｕ形側溝ふた１種（ＰＣ３） 落ちふた式Ｕ形側溝ふた３種（ＰＣ４）
種別 呼び名 寸　　　　法（mm） 重量
（ｋｇ）
ｂ ｂ1 ｔ ｔ1 ｔ2 ｌ
１　種
ＰＣ３		 250 362 50 90 55 35 500 27
300 412 51 95 55 40 500 35
400 512 51 110 65 45 500 47
500 622 56 125 75 50 500 65
２　種
ＰＣ４		 250 362 352 90 − − 500 37
300 412 402 95 500 45
400 512 502 110 500 65
500 622 612 125 500 91
