製品案内/Product
マルチスリット側溝

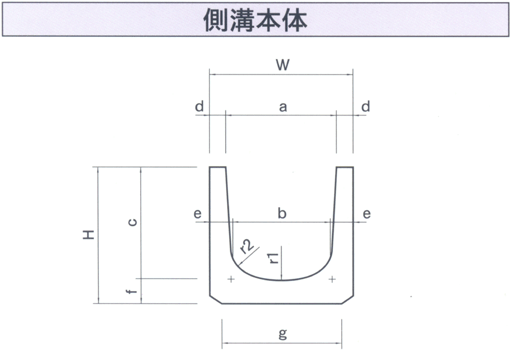

マルチスリット側溝本体図面
■　マルチスリット側溝寸法表　■
呼び名 Ｗ Ｈ a b c d e f g r1 r2 参考重量(kg)
l = 2000当り
200×200 300 280 200 160 200 50 70 80 260 200 50 　237
250×250 350 330 250 210 250 50 70 80 310 250 50 　289
300×300 400 380 300 260 300 50 70 80 340 300 50 　337
　　　　400 480 260 400 70 80 　395
　　　　500 580 240 500 80 80 　473
　　　　600 680 240 600 80 80 　536
　　　　700 790 220 700 90 90 　649
　　　　800 890 220 800 90 90 　716
350×350 450 430 350 310 350 50 70 80 390 350 50 　391
400×400 520 480 400 360 400 60 80 80 440 400 50 　488
　　　　500 580 360 500 80 80 　555
　　　　600 690 360 600 80 90 　647
　　　　700 790 340 700 90 90 　744
　　　　800 890 340 800 90 90 　816
450×450 570 540 450 410 450 60 80 90 490 450 50 　576
500×500 620 590 500 460 500 60 80 90 540 500 50 　639
　　　　600 690 440 600 90 90 　731
　　　　700 790 440 700 90 90 　803
　　　　800 890 440 800 90 90 　875
　　　　900 990 440 900 90 90 　947
　　　1000 1090 440 1000 90 90 1019
　　　1100 1190 420 1100 100 90 1139
　　　1200 1290 420 1200 100 90 1215
600×600 740 690 600 560 600 70 90 90 640 600 50 　832
　　　　700 790 560 700 90 90 　909
　　　　800 890 560 800 90 90 　986
　　　　900 990 560 900 90 90 1063
　　　1000 1090 560 1000 90 90 1140
　　　1100 1190 540 1100 100 90 1262
　　　1200 1290 540 1200 100 90 1352
700×700 840 790 700 660 700 70 90 90 740 700 100 　982
800×800 940 900 800 740 800 70 100 100 840 800 100 1206
900×900 1060 1010 900 840 900 80 110 110 960 900 100 1514
1000×1000 1180 1120 1000 940 1000 90 120 120 1080 1000 100 1857
