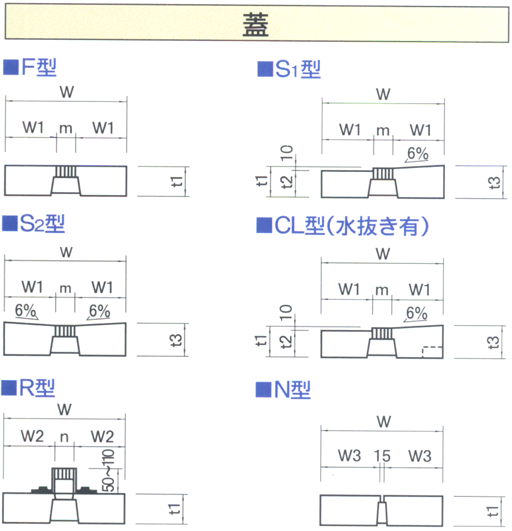

| ■ マルチスリット側溝蓋寸法表 ■ |
| 呼び名 | Ｗ | W1 | W2 | W3 | t1 | t2 | t3 | m | n |
| 200 | 300 | 117.5 | 116 | 142.5 | 100 | 90 | 107 | 65 | 68 |
| 250 | 350 | 142.5 | 141 | 167.5 | 100 | 90 | 109 | 65 | 68 |
| 300 | 400 | 167.5 | 166 | 192.5 | 100 | 90 | 110 | 65 | 68 |
| 350 | 450 | 192.5 | 191 | 217.5 | 110 | 100 | 122 | 65 | 68 |
| 400 | 520 | 227.5 | 226 | 252.5 | 110 | 100 | 124 | 65 | 68 |
| 450 | 570 | 252.5 | 251 | 277.5 | 120 | 110 | 135 | 65 | 68 |
| 500 | 620 | 277.5 | 276 | 302.5 | 120 | 110 | 137 | 65 | 68 |
| 600 | 740 | 337.5 | 336 | 362.5 | 120 | 110 | 140 | 65 | 68 |
| 700 | 840 | 372.5 | 371 | − | 130 | 120 | 153 | 95 | 98 |
| 800 | 940 | 422.5 | 421 | − | 130 | 120 | 156 | 95 | 98 |
| 900 | 1060 | 482.5 | 481 | − | 130 | 120 | 160 | 95 | 98 |
| 1000 | 1180 | 542.5 | 541 | − | 130 | 120 | 163 | 95 | 98 |
 |
