ＦＸ可変側溝ロゴ

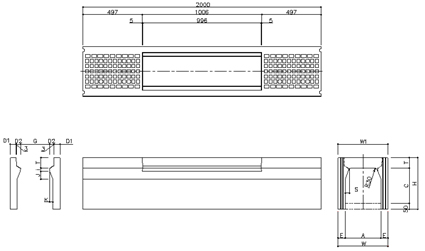

ＦＸ可変側溝図面 ＦＸ可変側溝image
■■■　　　ＦＸ可変側溝（縦断タイプ）規格表　　　■■■
呼び名 規格・寸法値(mm)
A C W W1 H T D1 D2 E G I J K S 重量(kg)
300×300 300 298 420 420 435 87 50 35 60 244 30 65 28 36.5 320
300×400 398 535 376
300×500 498 635 433
300×600 598 430 735 65 519
300×700 698 835 580
300×800 798 450 935 75 719
300×900 898 1035 789
300×1000 998 470 1135 85 953
300×1100 1098 1235 1034
300×1200 1198 1335 1112
400×400 400 398 530 530 550 102 55 40 65 334 40 70 33 47.1 453
400×500 498 650 514
400×600 598 750 575
400×700 698 540 850 70 671
400×800 798 950 736
400×900 898 560 1050 80 890
400×1000 998 1150 965
400×1100 1098 580 1250 90 1145
400×1200 1198 1350 1229
400×1300 1298 1450 1314
500×400 500 398 650 650 565 117 60 45 75 434 40 70 33 47.1 555
500×500 498 665 625
500×600 598 765 696
500×700 698 865 766
500×800 798 965 837
500×900 898 670 1065 85 997
500×1000 998 1165 1077
500×1100 1098 1265 1152
500×1200 1198 690 1365 95 1352
500×1300 1298 1465 1442
500×1400 1398 1565 1531
500×1500 1498 1665 1620
