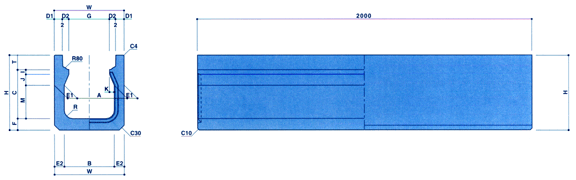

FX側溝縦断タイプ図面

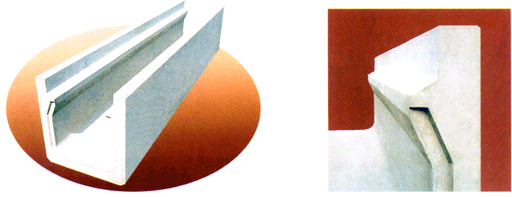

ＦＸ側溝縦断タイプ

■■■　　　ＦＸ側溝（縦断タイプ）規格表　　　■■■

呼び名	規格・寸法値(mm)
	A	B	C	D1	D2	E1	E2	F	G	H	I	J	K	M	R	T	W	重量(kg)
250×250	250	250	248	45	36	55	55	65	194	395	30	65	28	153	40	82	360	299
250×300			298							445				203				325
250×400		240	398				60			545				303				388
250×500		230	498				65			645				403				455
250×600		220	598				70	75		755				503				544
300×300	300	300	298	50	36	60	60	70	244	455	30	65	28	203	50	87	420	376
300×400			398							555				303				434
300×500		280	498				70	85		670				403				546
300×600			598							770				503				608
300×700		260	698				80			870				603				-
300×800		250	897				85	90		975				703				-
400×400	400	400	398	55	41	65	65	70	334	570	40	70	33	288	50	102	530	509
400×500		390	498				70	75		675				388				596
400×600		380	598				75	80		780				488				688
500×500	500	500	498	60	46	75	75	80	434	695	40	70	33	388	50	117	650	704
500×600		490	598				80	90		805				488				822
600×600	600	600	598	65	51	80	80	90	524	820	45	75	38	478	60	132	760	907
600×700		590	698				85	95		925				578				1019
