７００,８００,９００,１０００シリーズ |

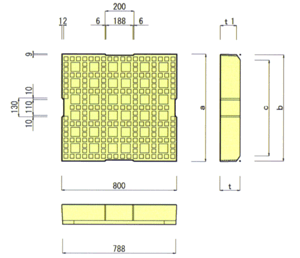

■ＦＸ大型防音可変側溝車道用ＲＣ蓋【縦断用】 |
 |
| ■■■ ＦＸ大型防音可変側溝用蓋規格表 ■■■ |
| 呼び名 | 寸法(mm) | 参考重量 (kg) |
||||
| a | b | c | t | t1 | ||
| 700 | 752 | 744 | 669 | 140 | 113.2 | 190 |
| 800 | 852 | 844 | 755 | 150 | 118.2 | 231 |
| 900 | 952 | 944 | 855 | 160 | 128.3 | 277 |
| 1000 | 1052 | 1044 | 955 | 170 | 138.3 | 326 |

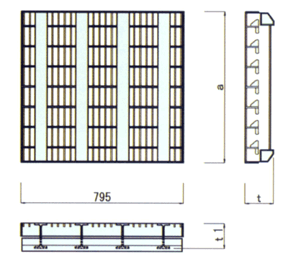

■ＦＸ大型防音可変側溝グレーチング【縦断用】 |
 |
| ■■■ ＦＸ大型防音可変側溝用グレーチング規格表 ■■■ |
| 呼び名 | 寸法(mm) | 参考重量 (kg) |
||
| a | t | t1 | ||
| 700 | 752 | 140 | 125 | 88.3 |
| 800 | 852 | 150 | 125 | 97.8 |
| 900 | 952 | 160 | 125 | 107.4 |
| 1000 | 1052 | 170 | 125 | 117.0 |
 |
