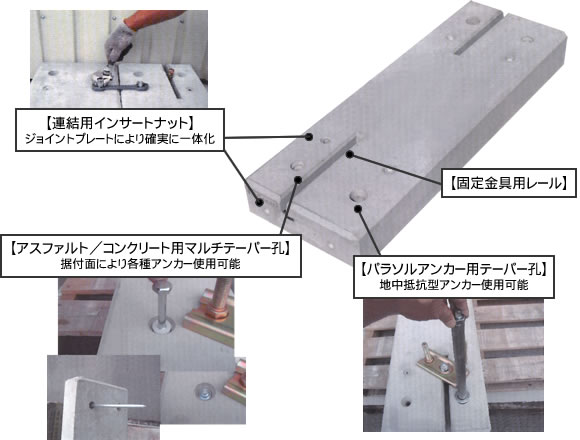

Feature.1
レール機構により繰り返し据付が可能！
|
Feature.2
ブロック連結用ジョイントプレート（オプション）を使い、ブロック同士を引き寄せ確実な一体連結！
|
Feature.3
各種アンカー施工に対応するマルチテーパー孔！
|
Feature.4
衝撃や破壊に強い繊維補強コンクリート製！
|
Feature.5
各機能により確実な据付！施工時間の大幅な短縮を実現！

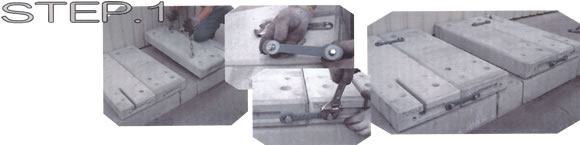

- 所定位置にブロックを設置
- ジョイントプレートに専用ボルトと樹脂ワッシャーをセット
- 締め込みによりブロックを引き寄せ連結固定

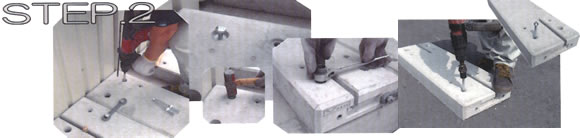

- コンクリートアンカー
ブロック上から下穴を開け（口径12mm 深さ55mm以上）専用アンカーを打ち込み、ボルトを締め込み固定
- アスファルトアンカー（右）
ブレーカーでアスファルト専用アンカーを打ち込み

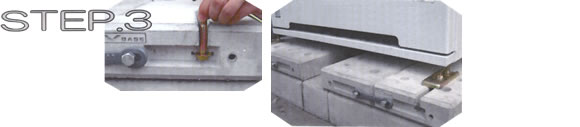

- 固定ボルトをレールにセット
- 脚部を固定して据え付け完了

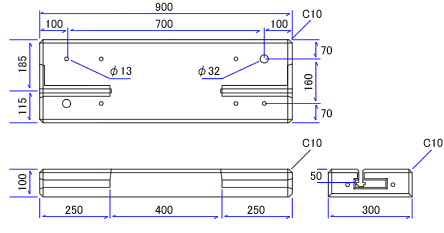

V BASE（ブイベース） レールブロック
重量：62kg
サイズ：W300 x H100 x L900(mm)
※L800もお取扱しております。
|
|
V BASE（ブイベース） ウェイトブロック
重量：62kg
サイズ：W300 x H100 x L900(mm)
※L800もお取扱しております。
|
レールブロック、ウェイトブロックには、以下のオプションが使用できます。
- ブロック連結用ジョイントプレートセット
- 自販機固定用ボルトセット
- コンクリート用アンカーピン
- アスファルト用アンカーピン（S/L）
- 地中抵抗型パラソルアンカー
へりあき寸法 115mm
JIS B 8562で規定するアンカー位置のへりあき寸法最小値 100mm
|
ボルト引抜抵抗の作用点 上面より50mm
JIS B 8562で規定するアンカーの有効埋め込み深さに準拠
|
連結時引上げテスト
（左）2.3mmA フラットバー使用
（右）ジョイントプレート使用
|
曲げ強度テスト
8.37KN
|
ボルト引抜テスト
36.80KN
規格値（JIS B 8562 自販機据付基準） 12.50KN
|
